WOS-3000 CATV光纤通信系统平台

2022-06-09

产品名称：WOS-3000 CATV光纤通信系统平台

CATV光纤通信系统平台型号：WOS-3000

概述

1. WOS-3000 CATV光纤通信平台是专门为满足城域网前端机房设备集约化安装要求而开发设计的CATV光纤传输收、发一体化通信平台。

2. 该平台安装方便，配置灵活；功能强大的智能化状态集中监控单元，能实时监控机架内每个模块的运行参数，并能在故障突发时实现自动声光告警。

3. 双电源热备份结构，配合由微电脑控制的智能温控系统，有效提高了系统的可靠性。

4. WOS-3000 CATV光纤通信系统平台还配有标准的RS-485和RS-232网管通信接口（内置应答器），能方便地实现远程网管集中监控，是构建高性能双向HFC城域宽带网的首选产品。

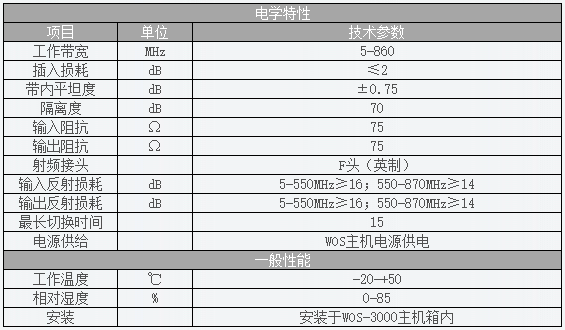

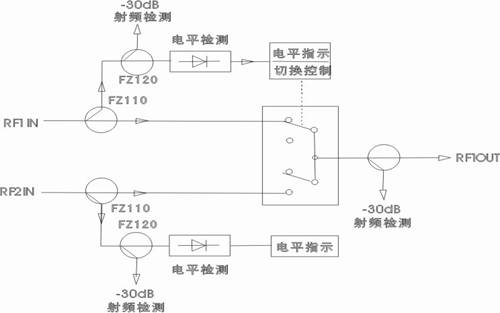

5. 配置：单电源或双电源备份十个发射单元或40路反向接收单元为满配置，兼插：光开关、光收机（或双路自动光信号切换）、EDFA、射频切换器。

一、 WOS-3000-P电源模块

1、性能特点

WOS-3000-P电源模块为新型开关电源结构的高可靠性电源系统，具有体积小，发热功耗低，能量转化效率高，干扰谐波小，输出功率大的特点；一个系统机架内最多可配置两个WOS-3001电源模块，以在线热备份模式工作。

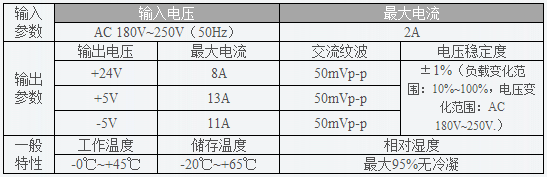

2、技术参数

二、WOS-FT下行光发射模块

1、性能特点

选用国际著名品牌的高性能DFB激光器，谱线窄，线性好，输出功率高（最高输出功率可达30mW）

射频驱动部分采用了我公司自主研发的射频功率数码自动处理技术，可根据输入射频信号的电平高低，频道数量（15~100个频道），自动处理驱动电平功率，使CSO、CTB及C/N指标始终处于最佳值，确保了整机性能；并使光接收机的输出电平恒定不变。

先进的多频点射频预失真技术，全RF砷化镓器件，及完全SMT结构有效改善了CATV系统中最重要的CTB和CSO指标，使C/N指标也得到最大提升，同时，发热量低，功耗小。

内置完善的微电脑自动监控电路，能实时精确监控光输出功率和寄激光器的各种工作状态，确保稳定的光输出功率，并有效延长激光器的工作寿命。

2、技术参数

（参照1310CATV激光发射机）指标可根据用户要求，或采用不同器件时，可以使某些指标予以上下改变。

特别说明：以上给出的设备技术参数是参照GY/T 143-3000《有线电视系统调幅激光发送机和接收机入网技术条件和测量方法》规定的测试方法，并在以下测试条件下测得。

测试条件：与10Km标准光纤、光无源衰减器和标准光接收机组成测试链路，并在规定的链路损耗条件下，在550MHz频率范围内配置59个PAL-D模拟电视频道

信号，在550MHz~862MHz频率范围内传送数字调制信号，数字调制信号的电平（8MHz带宽内）比模拟信号的载波电平低10dB，光接收机输入光功率为-1dBm时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪比（C/N）。

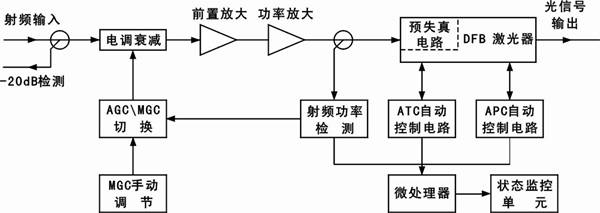

3、原理框图

三、 WOS-3000-FR下行光接收模块

1、性能特点

WOS-3000-FR下行光接收模块的光电转换部分选用PHILIPS、PHOTON或高灵敏度PIN光检波器由用户指定；射频放大电路前级选用进口低噪声放大器件，输出级选用高性能功率倍增砷化镓放大模块，确保了优异的链路系统指标，可为二级光纤传输网提供优质的射频驱动信号源。完全SMT结构，体积小，可靠性高，功耗低。

2、技术参数

参见（WR8602B光接收机正向部分）

3、原理框图

四、 WOS-3000-RR上行光接收模块
