SNMP 光切换器

产品名称：SNMP 光切换器

光切换器是光纤通信系统中重要的设备，主要用于两路或多路光信号的备份切换，以在主路光通道出现故障时自动切换至备份通道，保证系统的正常不间断运行。本产品选用了进口高性能的切换器件，并内置完善的嵌入式自动监控系统，确保了整机优异的性能。

光切换开关

一、产品概述

光切换器是光纤通信系统中重要的设备，主要用于两路或多路光信号的备份切换，以在主路光通道出现故障时自动切换至备份通道，保证系统的正常不间断运行。本产品选用了进口高性能的切换器件，并内置完善的嵌入式自动监控系统，确保了整机优异的性能。

二、性能特点

■ 选用了进口高性能的切换器件。

■     采用先进的32位处理器，配合完善的自动监控系统电路，能实时精确监控各路输入功率，可靠地控制开关的状态，可设置成自动切换和手动切换模式。

■     前面板内嵌蓝屏160×32点阵液晶显示器，精确显示设备的各项工作状态参数。

■     19″1U高度标准机架，配有符合IEEE802.3 10Base-T的标准以太网接口和RS-232接口，能方便地实现网管监控。

■     全面支持<>。

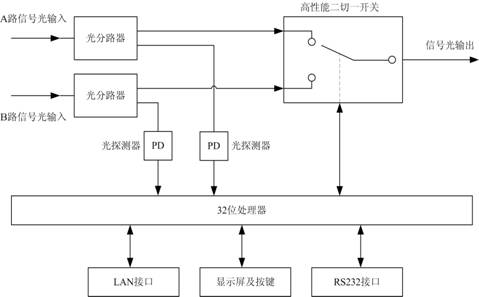

三、原理框图

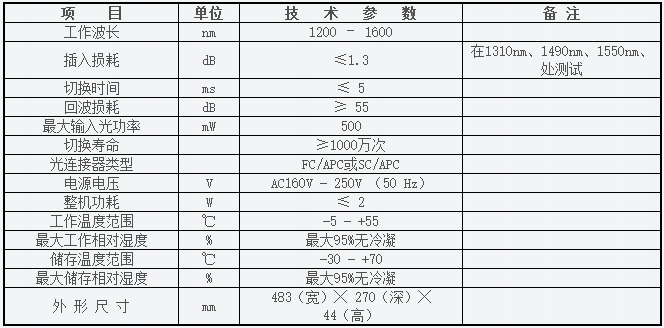

四、技术参数
五、外部功能说明

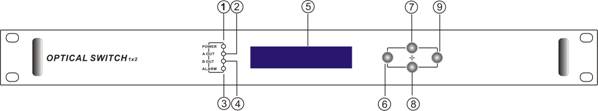

5.1前面板说明

1)      电源指示灯：当内部开关电源工作时该指示灯亮。

2)      A路输出状态指示灯：当切换开关切换在A路时，该指示灯亮。

3)      告警指示灯：当有告警产生时该灯红灯闪烁亮，具体告警内容可参考显示菜单

4)      B路输出状态指示灯：当切换开关切换在B路时，该指示灯亮。

5)      160×32点阵液晶显示屏：用于显示本机的所有参数。

6)      显示设置菜单的退出或取消键。

7)      显示设置菜单的向上或增量键。

8)      显示设置菜单的向下或减量键。

9)      显示设置菜单的确定键。

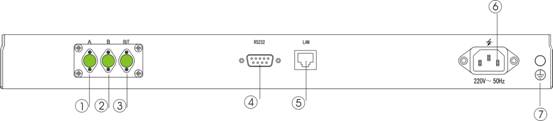

5.2后面板说明

1)        A路光信号输入口。

2)        B路光信号输入口。

3)        光信号输出口。在设备正常工作后，此端口有不可见的激光束射出，应避免该端口对准人体或肉眼，以免造成意外伤害。

4)        RS232接口：用于配置本机的各项网管参数。

5)        LAN接口：符合IEEE802.3 10Base-T的接口，用于本机的网络管理。

6)        电源输入口。

7)        机壳接地螺柱：用于设备与接地线的连接。

5.3显示参数说明

1)      上电时显示:
本机的Logo和型号，且进行倒计时

2)      进入系统后显示:
当前的各路输入光功率及输出通道

3)      此时若按ENT按键则进入菜单索引
按上下方向键则反白显示条将上下移动，分别表示：1.显示本机的各项参数菜单 2.对本机的可设置项进行设置菜单 3.告警菜单

4)      显示各项参数的子菜单
按ENT键进入菜单

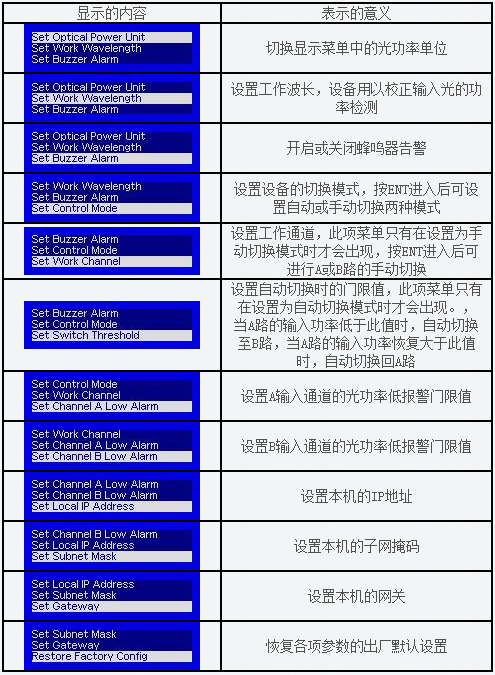

5)      设置项菜单
按ENT键进入菜单

6)      告警菜单
按ENT键进入菜单

六、网管说明

6.1 接口说明

1)       RS232通讯接口

本机RS232通讯接口采用标准DB9的母头作为连接器，脚位定义如下：

1：No Connect

2：TX

3：RX

4：No Connect

5：GND

6：No Connect

7：No Connect

8：No Connect

9：No Connect

本机的串行通信采用标准的不归零（NRZ）格式，1位起始位、8位数据位、1位停止位，波特率为38400。

2)       LAN通讯接口

LAN通讯采用标准RJ45头作为连接器，脚位定义如下：

1：TX+

2：TX-

3：RX+

4：No Connect

5：No Connect

6：RX-

7：No Connect

8：No Connect

A: 绿色指示灯，闪烁表示LAN口正在发送数据

B：黄色指示灯，灯亮时表示网络连接正常

6.2 超级终端的创建

如果您的Windows系统还没有创建过超级终端，就按步骤创建它：

1、  单击“开始菜单à程序à附件à通讯à超级终端”：

2、  出现如下画面：

那么输入您的连接名称，比如“SNMP38400”，然后选择连接到设备的串行端口，如下：


按下“确定”按钮，出现串口配置页面，如下：

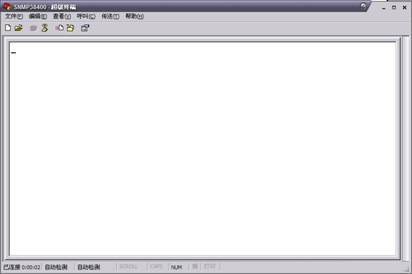

把串口配置成波特率38400，8位模式，无奇偶校验位，1位停止位，无数据流控制，如图4，再按下“确定”键，就成功创建了Windows串口超级终端，如图5：


您可以单击“文件à保存”菜单保存这个超级终端的配置，以便以后使用。

6.3 工作参数的配置

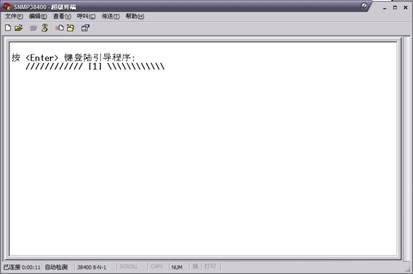

    在关闭设备电源的情况下将设备的RS232端口与计算机的串口用串口线进行连接，打开刚才创建的Windows超级终端，然后给设备上电，您会看到如下图界面，此时您可以按下PC键盘的“Enter”键进入引导程序，进行一些高级配置。引导程序如同PC机的BIOS设置程序，一般来说，用户不必进入引导程序配置参数，所以我们为引导程序加了密码，以防破坏正常的配置。

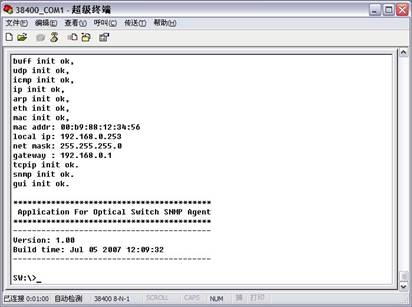

跳过引导程序，应用程序就正常启动了，如下图所示：

这样，您就可以在此界面下输入命令，对应用程序的工作参数进行配置了。

系统支持的命令列表如下：

help              列出系统内部命令；

ethcfg        配置以太网工作参数；

settrap           配置SNMP Trap的目标主机IP地址；

community     配置SNMP团体名；

entplogo          配置设备LOGO信息；

具体的用法如下：

help

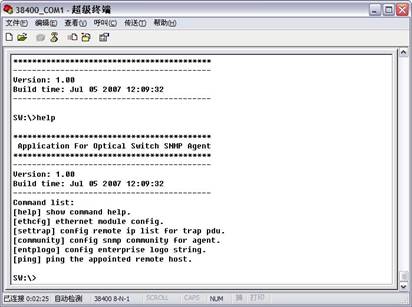

该命令用于显示当前应用程序版本号和程序名称，以及系统的内部命令列表，如图：

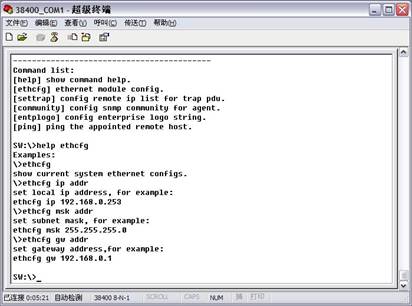

您还可以用help命令来显示其他命令的帮助信息，如“help ethcfg”，就会显示ethcfg的帮助信息，如下图：

ethcfg

该命令配置以太网的参数，包括IP地址，子网掩码，网关。用法请参考该命令的帮助信息。

settrap

该命令用于显示或修改SNMP陷阱所发往的主机IP地址列表，

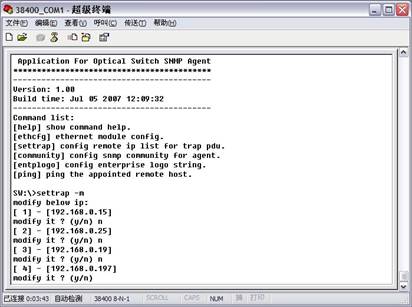

settrap –l 命令显示，settrap –m 命令修改；如下图：

IP地址0.0.0.0和255.255.255.255表示没有该地址，SNMP陷阱是不会发送到这两个地址的！

community

该命令用于配置SNMP的只读团体名和读写团体名。“团体名”是SNMP协议中的概念，相当于密码。设置只读团体名用命令“community ro”，而读写团体名用“community rw”，如输入：“community rw public”，则“public”为读写团体名。设备的出厂默认的只读和读写团体名都为“public”。

entplogo

该命令用于修改产品的LOGO信息，LOGO信息是厂商显示在液晶屏上的型号字符串，本产品允许设置两个LOGO字符串，每个字符串的最大长度是31字节，分别显示在液晶屏的第一行和第二行。配置第一行LOGO用命令“entplogo -1 xxxx”，而第二行用

“entplogo -2 xxxx”，其中xxxx表示要设置的LOGO字符串。xxxx中的空格必须用下划线“_”代替，否则该命令会失败。

七、售后服务

1、 我公司承诺：产品将免费保修十二个月（以粘贴在设备侧面的出厂序列号所标识的出厂时间为起始日），并终身负责维修。对于因用户误操作或由于不可抗拒的自然因素引起的设备故障，我公司将只负责维修，并收取适当的材料成本费。

2、 在设备出现故障时，应立即与当地经销商联系，或立即致电我公司客户服务中心。

3、 故障设备的现场检修需由专业技术人员进行操作，以免引起设备更严重的损坏。

4、 特别注意：对于已被用户自行打开维修过的设备，我公司将不予免费保修，只给予包修，并将收取合理的维修费用和材料费用。

特别注意：

a、   在光纤活动连接头的清洗操作过程中，应避免带光的连接头对准人体或人眼，以免对人体造成永伤害，或对人眼造成永久性灼伤！！！

b、   在安装光纤活接头时，用力应适当，否则可能会导致适配器内的陶瓷管碎裂。陶瓷管一旦碎裂，输出光功率会大大下降。

c、   对光纤的任何操作，请在关闭光源的情况下进行，否则大功率的输出会导致输出光纤的接头烧坏。
